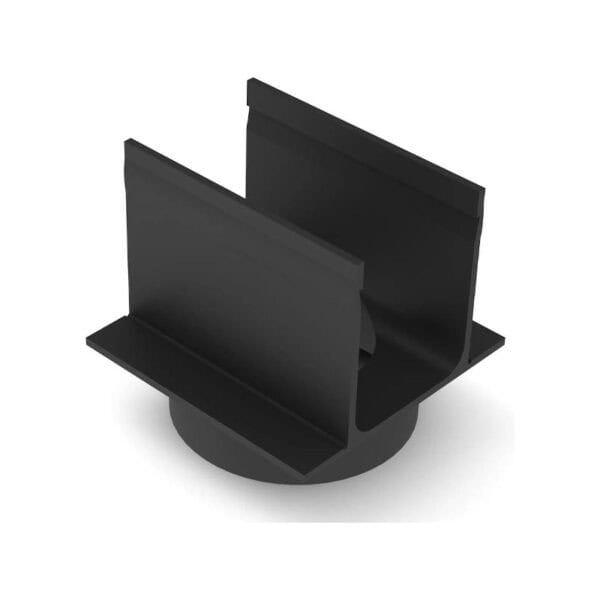

Met de ACO SlimLine onderuitloop 110 maak je een afvoerpunt in je SlimLine goot. Het water stroomt via deze verticale uitloop recht naar beneden. Daar sluit je hem aan op een pvc-buis van 110 mm. Deze onderuitloop 110 mm is de standaardmaat voor de aansluiting op een pvc 110-leiding, en dus geschikt voor de afvoer naar het riool, een infiltratiekrat of een grindkoffer. Zonder uitloop kan het water niet weg, dus dit onderdeel maakt je lijngoot pas compleet.

Waarom een ACO SlimLine onderuitloop 110?

Een onderuitloop voert het water naar beneden af. Dat is handig als de afvoerleiding onder de goot ligt. Met een diameter van 110 mm past hij op de meest gebruikte maat voor riool- en regenwaterleidingen in Nederland. ACO is een fabrikant van afwateringssystemen; meer over het SlimLine-systeem lees je op de website van ACO.

• Ø 110 mm: sluit direct aan op standaard pvc-buis en hulpstukken van 110 mm.
• Grote afvoercapaciteit: voert in één punt het water af van maximaal 6 meter goot.
• Klik- en lijmbaar: past in het SlimLine-systeem en is met pvc-lijm waterdicht te maken.
• Kunststof: licht van gewicht en bestand tegen vocht en vorst. [controleren]

Onderuitloop of zijuitloop?

Kies tussen Ø 110 mm en Ø 80 mm op basis van de leiding waarop je aansluit. Gaat het naar het riool of een standaard infiltratiekrat, dan is 110 mm meestal de juiste maat.

Afvoer naar riool of infiltratie aansluiten

1. Afvoerpunt bepalen: kies het laagste punt van de goot. Bij een lange goot ligt dat vaak in het midden, met afschot vanaf beide kanten.
2. Onderuitloop plaatsen: plaats de onderuitloop op het afvoerpunt in de goot en klik de goten erop. [controleren: tussen twee goten of onder een goot]
3. Uiteinden afsluiten: sluit beide uiteinden van de goot af met een ACO SlimLine eindplaat.
4. Leiding aansluiten: sluit de verticale uitloop aan op een pvc-buis van 110 mm en lijm de verbinding.
5. Stankslot: de goot heeft geen stankslot. Bij aansluiting op het riool plaats je een sifon in de leiding. Bij een infiltratiekrat of grindkoffer is dat niet nodig.
6. Vastzetten: stel de goot met de onderuitloop vast in schraal beton of stabilisé.

Specificaties van de ACO SlimLine onderuitloop 110

Veelgestelde vragen over de ACO SlimLine onderuitloop 110

Hoeveel goot kan één onderuitloop afvoeren?

Maximaal 6 meter goot per onderuitloop. Bij een langere goot plaats je meerdere uitlopen.

Heb ik een sifon nodig?

Alleen bij aansluiting op het riool. De SlimLine goot heeft geen stankslot. Bij aansluiting op een infiltratiekrat of grindkoffer is een sifon niet nodig.

Wanneer kies ik 110 mm en wanneer 80 mm?

Kies 110 mm bij aansluiting op het riool of een standaard infiltratiekrat. Kies 80 mm als je aansluit op een dunnere regenwaterleiding.

Welke eindplaten heb ik nodig?

Bij een onderuitloop sluit je beide uiteinden van de goot af met een gesloten eindplaat, dus 2 stuks.

Aandachtspunten

• Plaats de onderuitloop op het laagste punt van de goot.
• Bij aansluiting op het riool is een sifon nodig.
• Maximaal 6 meter goot per onderuitloop.
