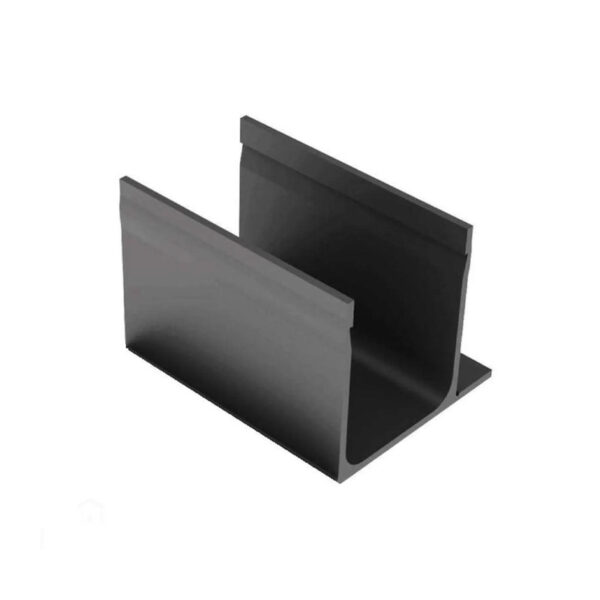

Met het ACO SlimLine koppelstuk excentrisch verbind je twee SlimLine goten die direct tegen een gevel, muur of pui liggen. Het is een asymmetrisch koppelstuk: alleen aan één kant zit een verankeringsvoet, de andere kant is vlak. Zo leg je de goot tegen de gevel zonder dat er een voet in de weg zit. Dit koppelstuk is ook ideaal voor een drempelgoot voor een schuifpui of tuindeur, waar de goot strak tegen het kozijn ligt.

Waarom het ACO SlimLine koppelstuk excentrisch?

Een gewoon koppelstuk heeft aan beide kanten een voet, die de verbinding in het beton verankert. Ligt je goot tegen een muur aan, dan zit die voet aan de muurkant in de weg. Bij het excentrische koppelstuk zit de voet alleen aan de vrije kant. De muurkant is vlak. ACO is een fabrikant van afwateringssystemen; meer over het SlimLine-systeem lees je op de website van ACO.

• Vlakke achterkant: de goot ligt strak tegen gevel, muur of kozijn.
• Verankeringsvoet aan één kant: met schroefgaten, zodat je het koppelstuk vastzet in beton of op de ondergrond.
• U-vorm: de goten schuiven er aan beide kanten in en liggen op één lijn en op gelijke hoogte.
• Zonder uitloop: alleen een verbinding. De afvoer regel je elders in de goot.

Toepassingen: goot tegen gevel of drempelgoot

• Goot tegen gevel: een SlimLine goot direct langs de muur, om water weg te houden van gevel en kruipruimte.
• Drempelgoot: een goot voor een schuifpui of tuindeur, voor een drempelloze overgang.
• Langs een muurtje of opstaande rand: waar aan één kant geen ruimte is voor een voet.

Excentrisch of gewoon koppelstuk?

Het ACO SlimLine koppelstuk excentrisch plaatsen

1. Uitzetten: leg de goten langs de gevel uit, met een licht afschot richting het afvoerpunt.
2. Koppelstuk plaatsen: leg het koppelstuk onder de naad, met de vlakke kant tegen de gevel en de voet aan de vrije kant.
3. Goten erin schuiven: schuif beide goten in het koppelstuk. Lijm de verbinding met pvc-lijm voor een waterdichte naad.
4. Vastzetten: zet de voet vast via de schroefgaten, en stort schraal beton rond de goot en de voet.
5. Afsluiten en afvoeren: sluit de uiteinden af met een ACO SlimLine eindplaat en plaats een uitloop op het laagste punt.
6. Bestrating: leg de tegels 3 tot 5 mm hoger dan het rooster.

Leg tussen goot en gevel een strook dilatatiemateriaal, zodat de goot kan uitzetten en de gevel droog blijft.

Specificaties van het ACO SlimLine koppelstuk excentrisch

Veelgestelde vragen over het ACO SlimLine koppelstuk excentrisch

Wat betekent excentrisch bij dit koppelstuk?

Dat de vorm niet symmetrisch is: de verankeringsvoet zit maar aan één kant. Daardoor kun je de goot met de vlakke kant direct tegen een gevel of pui leggen.

Heeft dit koppelstuk een uitloop?

Nee. Het verbindt alleen twee goten. Voor de afvoer gebruik je een onderuitloop of een zijuitloop.

Kan ik het gebruiken voor goten die niet op één lijn liggen?

Nee. De goten liggen in het koppelstuk recht in elkaars verlengde. Voor een hoek gebruik je een ACO SlimLine hoekstuk, voor een aftakking het T-stuk.

Hoeveel koppelstukken heb ik nodig?

Eén per naad tussen twee goten. Een goot van 4 meter langs de gevel heeft dus 3 koppelstukken nodig.

Aandachtspunten

• Leg de vlakke kant tegen de gevel en de voet aan de vrije kant.
• Gebruik een strook dilatatiemateriaal tussen goot en gevel.
• Alleen geschikt voor belasting door voetgangers en fietsers (A15).
